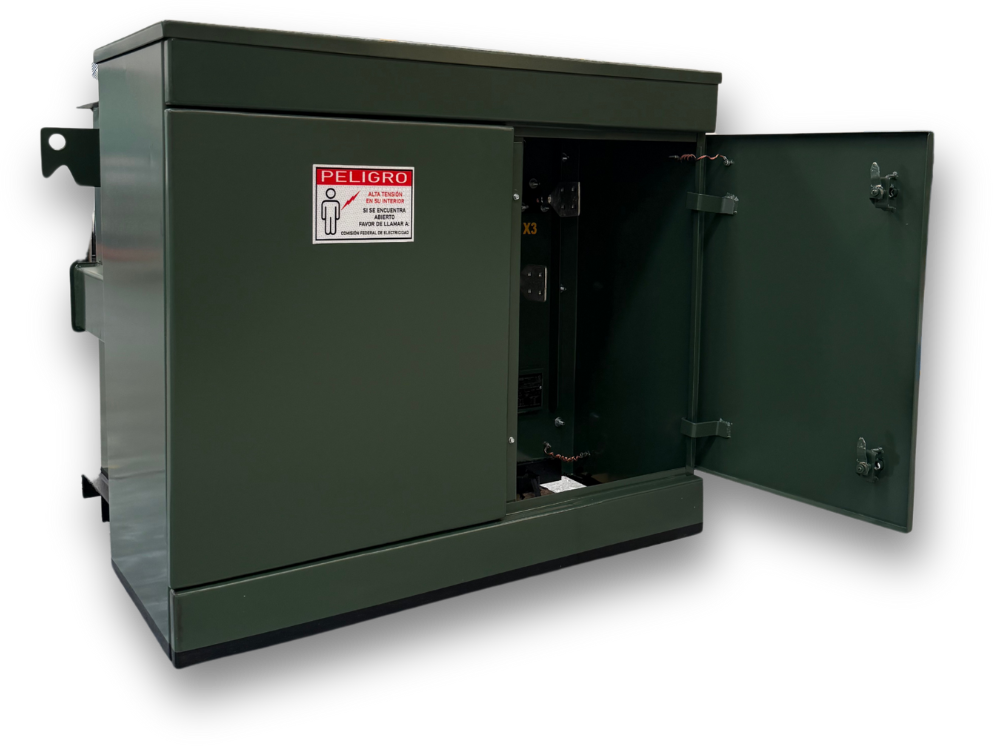

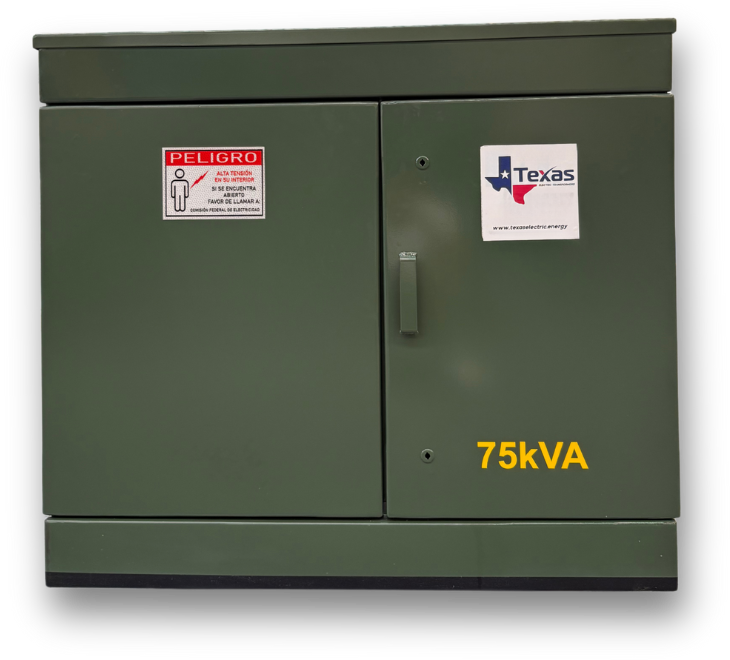

TRANSFORMADOR PEDESTAL TRIFÁSICO
Diseñados para la distribución eficiente de energía en entornos residenciales, comerciales e industriales. Instalados sobre una base de concreto en exteriores, estos transformadores se destacan por su diseño compacto y seguro, que protege los componentes internos contra condiciones climáticas adversas.
Cumplimiento de estándares IEEE, ANSI, NEMA, C57.12.00 / C57.12.34 / C57.12.28 y C57.12.29, NOM-002-SEDE/ENER-2014, NMX-J-285-ANCE
Tipo: Frente Muerto
Operación: Radial y Anillo
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C.
Tanque: Acero al carbón o acero inoxidable
Altitud operativa: 2300 m s. n. m.
Sistema de enfriamiento: Aceite mineral tipo II (ONAN) o vegetal
Frecuencia: 60 Hz
Núcleo: Acero al silicio tipo Wescore
Recubrimiento: Pintura electrostática en polvo
Capacidades
30 kVA
45 kVA
75 kVA
112.5 kVA
150 kVA
225 kVA
300 kVA
500 kVA
750 kVA
1000 kVA
1250 kVA
1500 kVA
2000 kVA
2500 kVA
3000 kVA
Voltajes Primarios
13,200v 13200YT/7620
13,800v 13800YT/7968
23,000v 22860YT/13200
33,000v 33000YT/19050
34,500v 34500YT/19919
Voltajes Secundarios
220/127 v
380/219 v
440/254 v
460/266 v
480/277 v
Pruebas de Laboratorio
- Resistencia de aislamientos de los devanados
- Pérdidas en vacío y corriente de excitación
- Pérdidas en los devanados e impedancia
- Relación de transformación y polaridad
- Resistencia óhmica de los devanados
- Rigidez dieléctrica del aceite
- Potencial inducido
- Potencial aplicado
- Hermeticidad

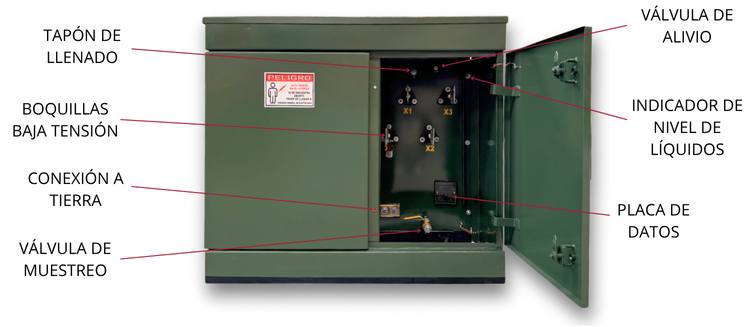

Accesorios
- Cerradura Tipo G
- Boquillas de alta tensión tipo pozo de 200 amp.

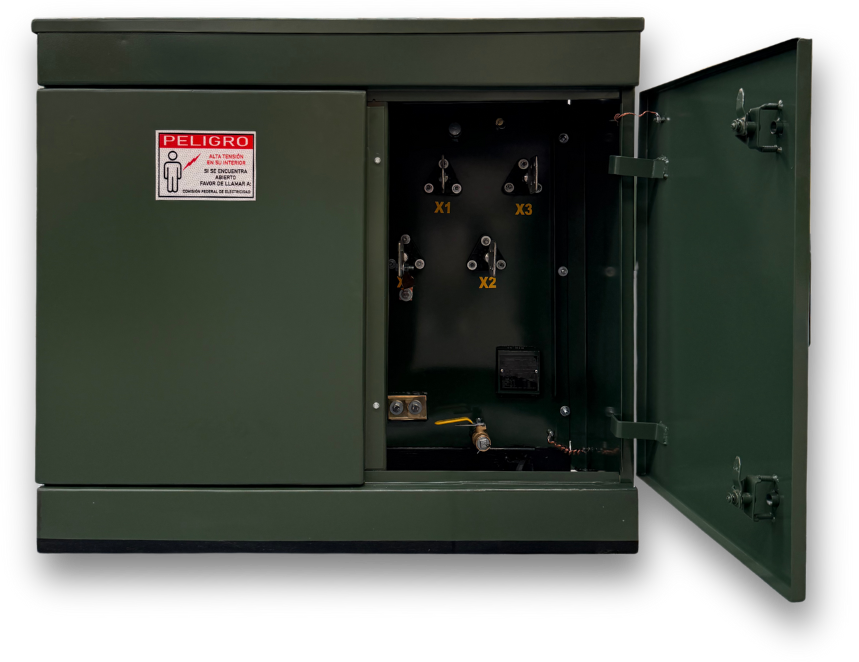

- Boquillas de baja tensión tipo espada
- Cambiador de derivaciones externo ± 2, 2.5% c/u
- Porta fusible bayoneta
- Fusible de expulsión
- Indicador de nivel de líquido aislante
- Indicador de nivel de temperatura
- Válvula de alivio de sobrepresión
- Válvula de muestreo
- Tapón de llenado
- Provisión para conexión a tierra
- Bisagras de acero
- Placa de datos
- Tornillos de izaje
