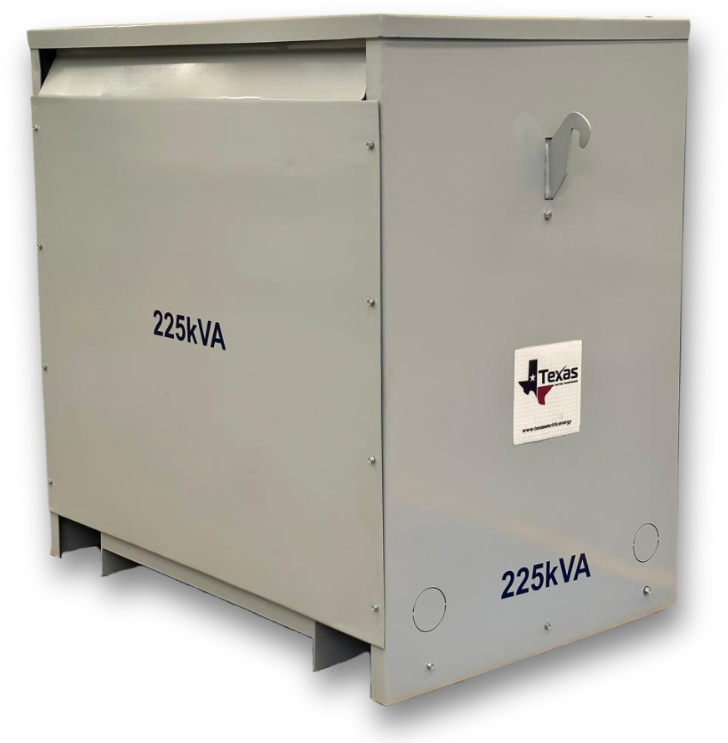

TRANSFORMADOR TIPO SECO
Son ideales para aplicaciones en interiores, lugares sensibles al fuego o donde se requiere una mayor seguridad, ya que eliminan el riesgo de fugas de líquidos inflamables. Esto debido a que no utilizan aceite para su aislamiento sino materiales aislantes sólidos y aire para enfriar el núcleo y los devanados.
Cumplimiento de estándares IEEE, ANSI, C57.12.01, NOM-002-SEDE vigente, NMX-J-351-ANCE
Altitud operativa: 2300 m s. n. m.
Clase de aislamiento: tipo H 185°C
Conexión media tensión: Delta o Estrella
Conexión baja tensión: Delta o Estrella
Clase: 1,2 kV
Temperatura: 115°C.
Sistema de enfriamiento: AA (auto enfriado por aire)
Gabinete: Acero al carbón
Frecuencia: 60 Hz.
Núcleo: Acero al silicio tipo Wescore
Recubrimiento: Pintura electrostática en polvo
Capacidades
10 kVA
15 kVA
30 kVA
45 kVA
75 kVA
112.5 kVA
150 kVA
225 kVA
300 kVA
500 kVA
Voltajes Primarios
220 v
380 v
400 v
440 v
460 v
480 v
Voltajes Secundarios
220/127 v
380/219 v
440/254 v
480/277 v
460/266 v
Pruebas de Laboratorio
- Resistencia de aislamientos de los devanados
- Pérdidas en vacío y corriente de excitación
- Pérdidas en los devanados e impedancia
- Relación de transformación y polaridad
- Resistencia óhmica de los devanados
- Potencial inducido
- Potencial aplicado
Accesorios
- Placa de datos
- Tornillos de izaje
- Tablero para conexiones
- Tablero para cambio de derivaciones de 5 posiciones ± 2, 2.5% c/u
