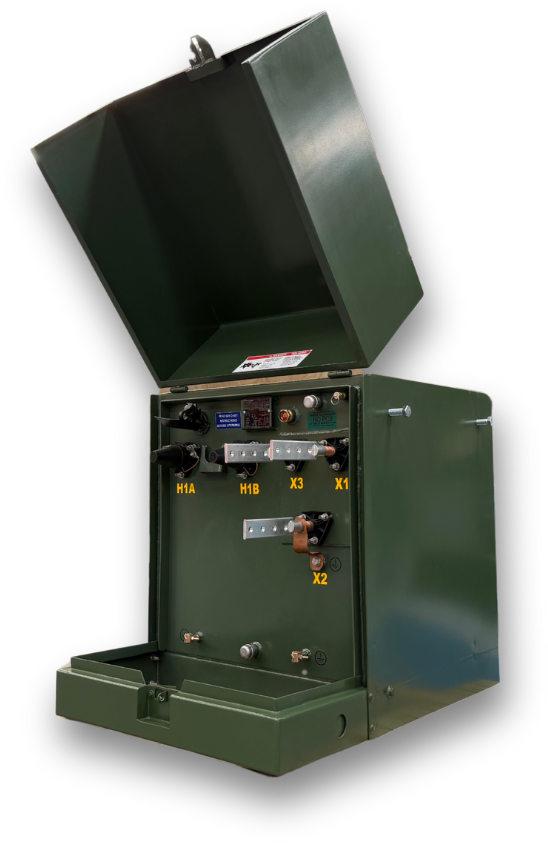

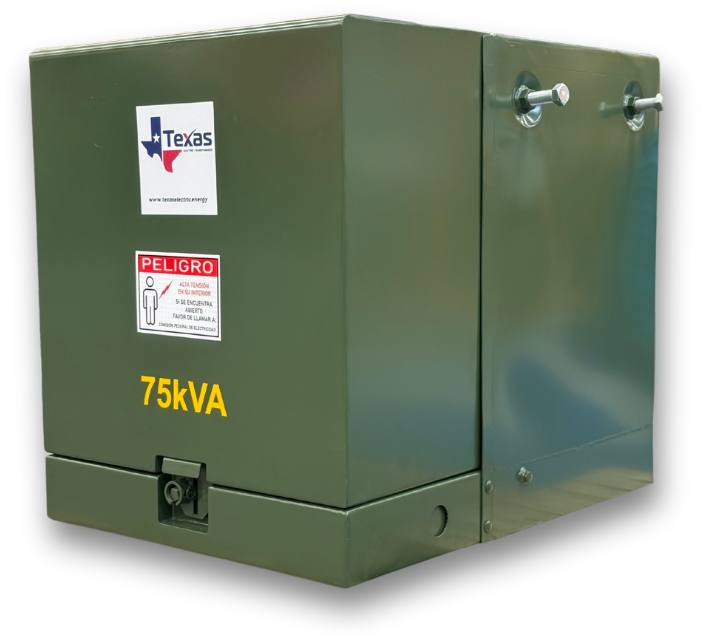

Pedestal Monofásico
Diseñados para la distribución eficiente de energía en entornos residenciales, comerciales e industriales. Instalados sobre una base de concreto en exteriores, estos transformadores se destacan por su diseño compacto y seguro, que protege los componentes internos contra condiciones climáticas adversas.
Cumplimiento de estándares IEEE, ANSI, NEMA, C57.12.00 / C57.12.38 / C57.12.28 y C57.12.29, NOM-002-SEDE/ENER-2014, NMX-J-285-ANCE
Tipo: Frente Muerto
Operación: Radial y Anillo
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C.
Tanque: Acero al carbón o acero inoxidable
Altitud operativa: 2300 m s. n. m.
Sistema de enfriamiento: Aceite mineral tipo II (ONAN) o vegetal
Frecuencia: 60 Hz
Núcleo: Acero al silicio tipo Wescore
Recubrimiento: Pintura electrostática en polvo
Capacidades
10 kVA
15 kVA
25 kVA
37.5 kVA
75 kVA
100 kVA
167 kVA
Voltajes Primarios
13,200v 13200YT/7620
13,800v 13800YT/7968
23,000v 22860YT/13200
33,000v 33000YT/19050
34,500v 34500YT/19919
Voltajes Secundarios
240/120 v
480/240 v
Pruebas de Laboratorio
- Resistencia de aislamientos de los devanados
- Pérdidas en vacío y corriente de excitación
- Pérdidas en los devanados e impedancia
- Relación de transformación y polaridad
- Resistencia óhmica de los devanados
- Rigidez dieléctrica del aceite
- Potencial inducido
- Potencial aplicado
- Hermeticidad

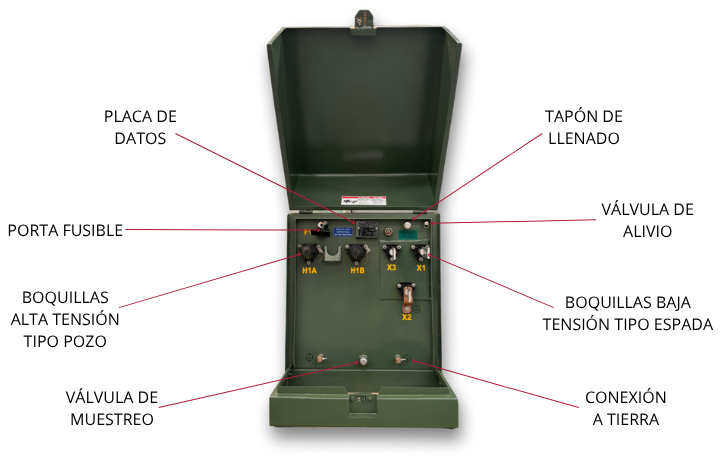

Accesorios
- Cerradura Hexa-head bolt
- Boquillas de alta tensión tipo pozo de 200 amp.
- Boquillas de baja tensión tipo espada
- Cambiador de derivaciones externo
- Porta fusible bayoneta
- Fusible de expulsión
- Válvula de alivio de sobrepresión
- Válvula de muestreo
- Tapón de llenado
- Provisión para conexión a tierra
- Bisagras de acero
- Placa de datos
- Tornillos de izaje
