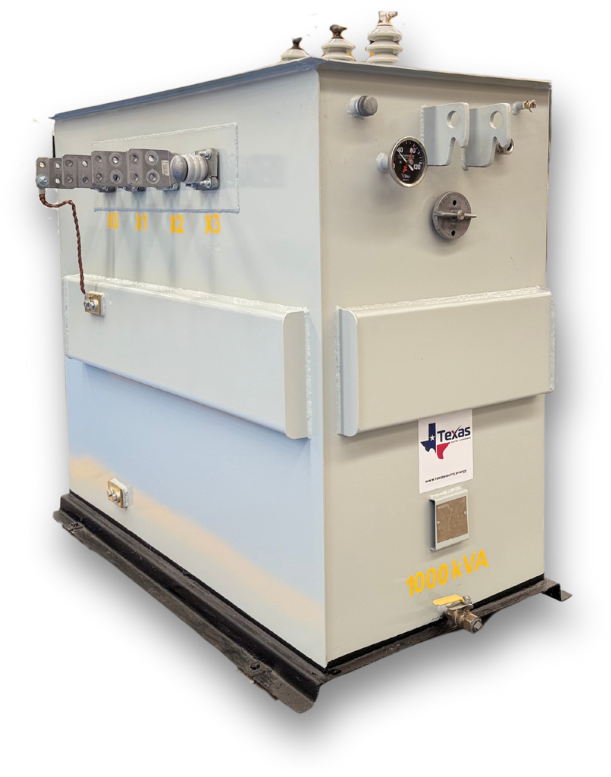

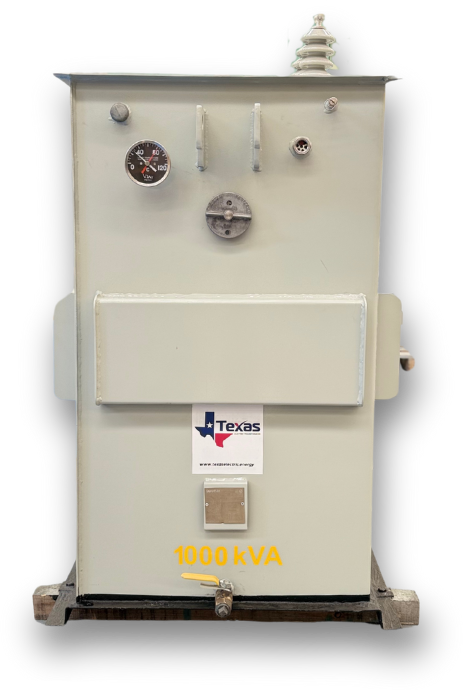

TRANSFORMADOR DE ESTACIÓN
Pieza fundamental para garantizar un suministro energético estable en zonas urbanas e industriales. Su función es elevar o reducir el voltaje en las subestaciones eléctricas, asegurando la distribución eficiente y segura de la energía a largas distancias.
Cumplimiento de estándares IEEE, ANSI, C57.12.00, NOM-002-SEDE vigente, NMX-J-116-ANCE, NMX-J-284-ANCE
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C.
Tanque: Acero al carbón o acero inoxidable
Altitud operativa: 2300 m s. n. m.
Sistema de enfriamiento: Aceite mineral tipo II (ONAN) o vegetal
Frecuencia: 60 Hz
Núcleo: Acero al silicio tipo Wescore
Recubrimiento: Pintura electrostática en polvo
Capacidades
225 kVA
300 kVA
500 kVA
750 kVA
1000 kVA
1500 kVA
2000 kVA
2500 kVA
3000 kVA
Voltajes Primarios
13,200v
13,800v
23,000v
33,000v
34,500v
Voltajes Secundarios
220/127 v
380/219 v
440/254 v
480/277 v
460/266 v
Pruebas de Laboratorio
- Resistencia de aislamientos de los devanados
- Pérdidas en vacío y corriente de excitación
- Pérdidas en los devanados e impedancia
- Relación de transformación y polaridad
- Resistencia óhmica de los devanados
- Rigidez dieléctrica del aceite
- Potencial inducido
- Potencial aplicado
- Hermeticidad

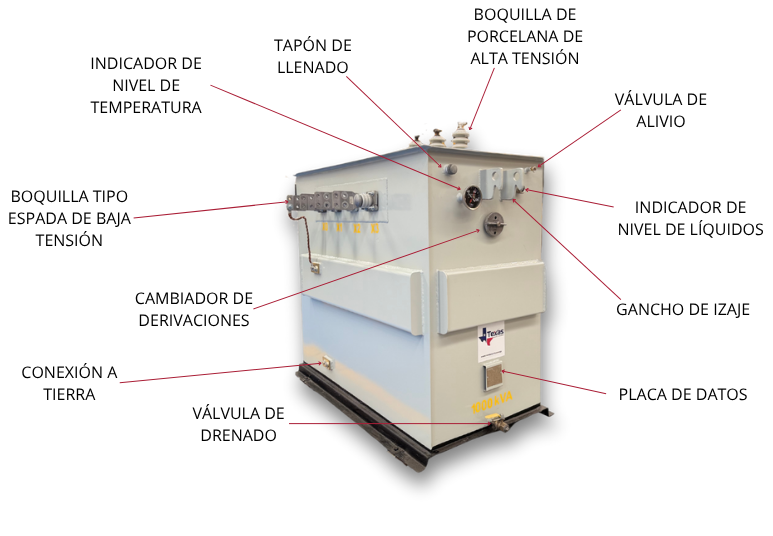

Accesorios
- Boquillas de porcelana para alta y baja tensión
- Boquillas tipo espada para baja tensión
- Indicador del nivel de líquido aislante
- Indicador de temperatura
- Cambiador de derivaciones de 5 posiciones ± 2, 2.5% c/u
- Orejas de izaje
- Válvula de alivio
- Válvula de drenaje
- Placa de datos
- Con o sin gargantas de acoplamiento a subestación
- Radiadores tipo oblea
- Provisiones para tierra física
