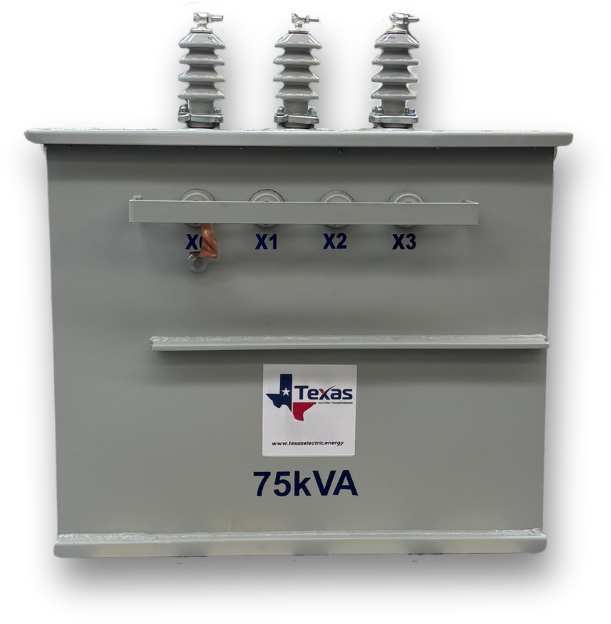

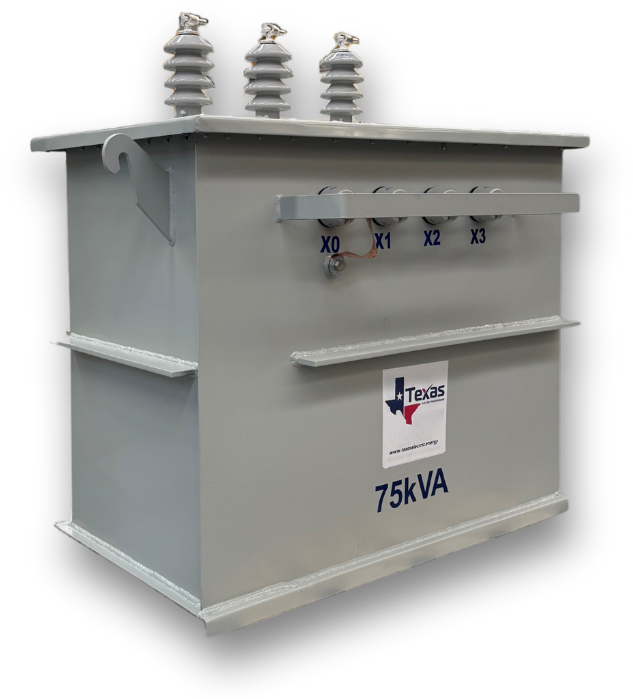

TRANSFORMADOR POSTE TRIFÁSICO
Equipos montados en postes eléctricos para reducir el voltaje de transmisión a niveles adecuados para uso residencial y comercial. Son duraderos, eficientes y están diseñados para soportar condiciones ambientales difíciles.
Cumplimiento de estándares IEEE, ANSI, C57.12.00 / C57.12.20, NOM-002-SEDE vigente, NMX-J-116-ANCE
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C.
Tanque: Acero al carbón o acero inoxidable
Altitud operativa: 2300 m s. n. m.
Sistema de enfriamiento: Aceite mineral tipo II (ONAN) o vegetal
Frecuencia: 60 Hz
Núcleo: Acero al silicio tipo Wescore
Recubrimiento: Pintura electrostática en polvo
Capacidades
15 kVA
30 kVA
45 kVA
75 kVA
112.5 kVA
150 kVA
Voltajes Primarios
13,200v 13200YT/7620
13,800v 13800YT/7968
23,000v 22860YT/13200
33,000v 33000YT/19050
34,500v 34500YT/19919
Voltajes Secundarios
220/127 v
380/219 v
440/254 v
460/266 v
480/277 v
Pruebas de Laboratorio
- Resistencia de aislamientos de los devanados
- Pérdidas en vacío y corriente de excitación
- Pérdidas en los devanados e impedancia
- Relación de transformación y polaridad
- Resistencia óhmica de los devanados
- Rigidez dieléctrica del aceite
- Potencial inducido
- Potencial aplicado
- Hermeticidad

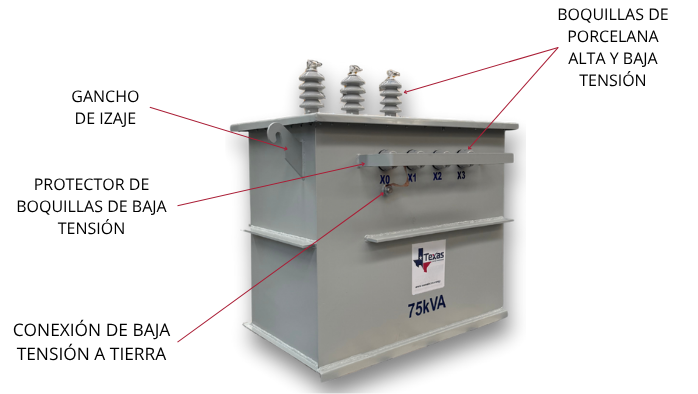

Accesorios
- Boquillas de porcelana para alta y baja tensión
- Protector de boquillas de baja tensión
- Conexión de baja tensión a tierra
- Orejas de izaje
- Soporte para montaje a poste
- Cambiador de derivaciones de 5 posiciones ± 2, 2.5% c/u
- Válvula de drenaje
- Válvula de alivio de sobrepresión
- Placa de datos
